当社のエンコーダは「対象物がどれくらい移動したか」、「位置」や「変位(移動距離/角度)」を検出するセンサ製品です。

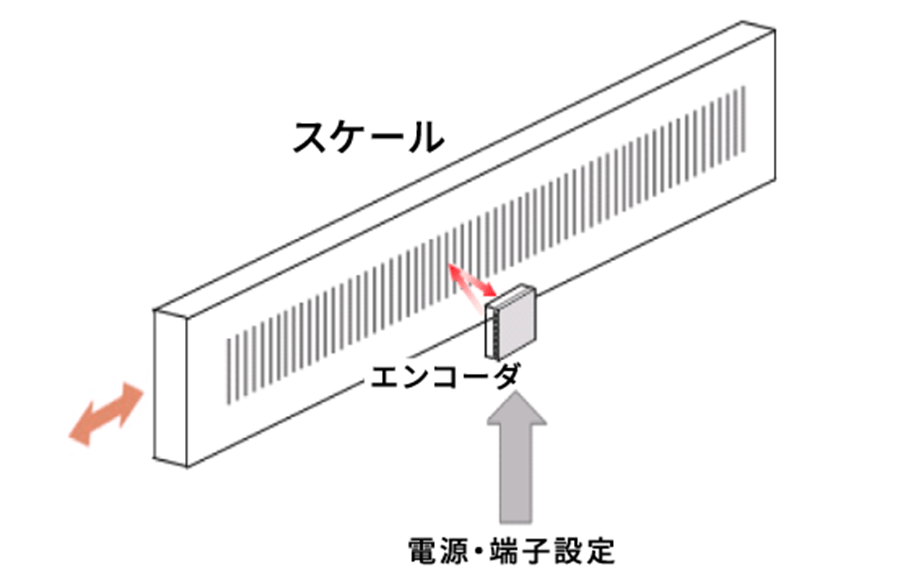

リニア方式（直線）

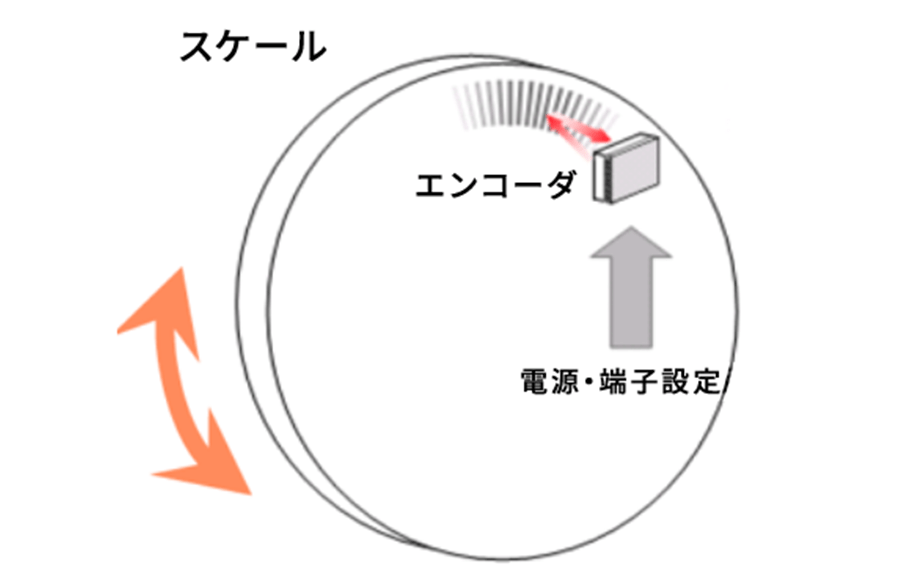

ロータリー方式（回転）

【SMD-01B】

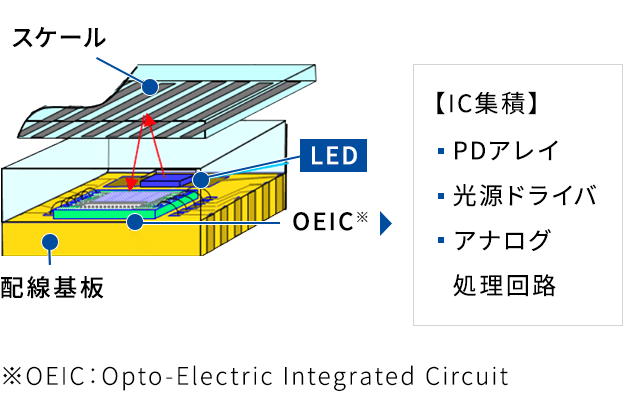

エンコーダ構成例

LEDが発光する光をスケールに反射させ、その反射光を^*受光素子（Photo diode array）が受光します。
スケールは反射/非反射のパターンが交互に連続しており、スケールが動くことによってOEICが受光する光量が変化し、それによって移動量を検知しています。

受光素子は、OEICに集積されています。

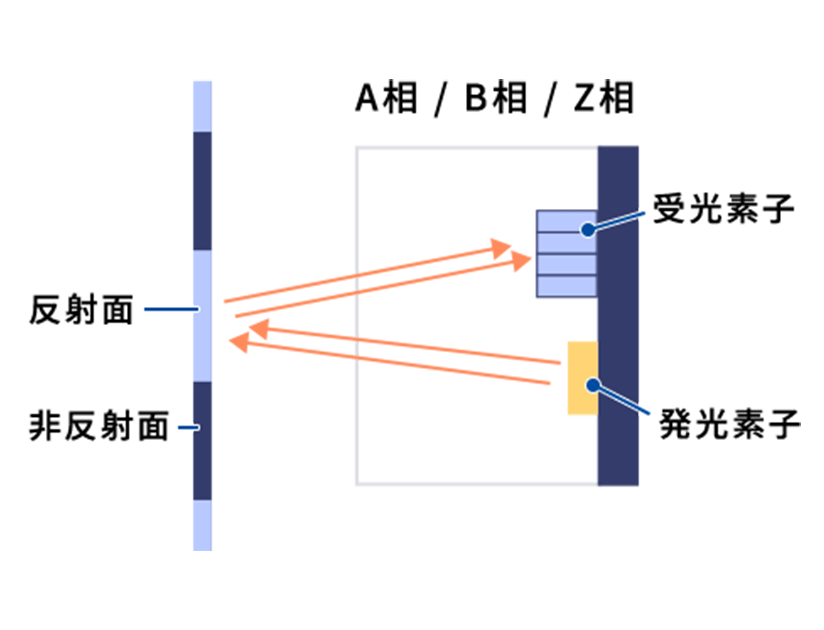

反射型

発光素子と受光素子を同一の平面上に配置し、スケールで反射した光を受光。当社の光エンコーダは、反射型のエンコーダです。

メリット	小形（部品点数小）、薄型化の構成が可能組み立て容易
デメリット	-

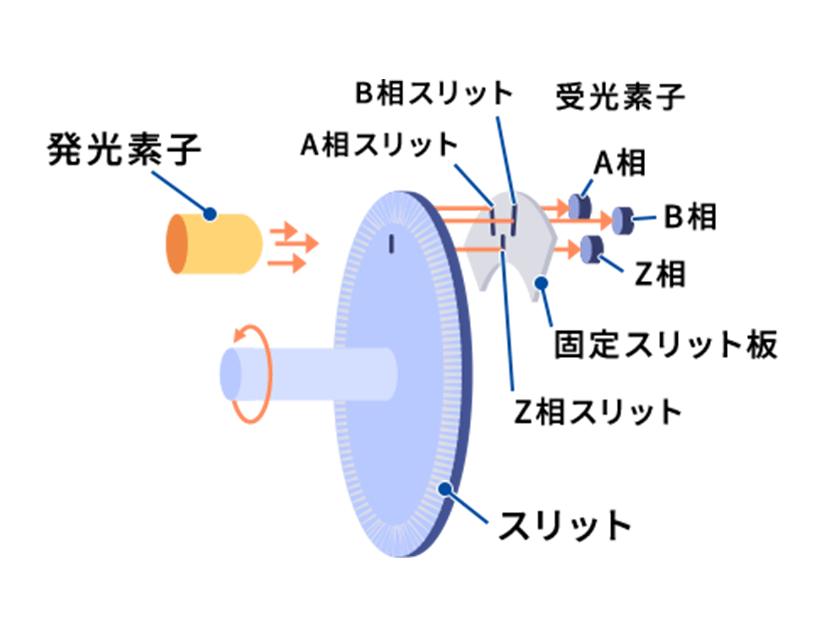

透過型

発光素子と受光素子でスケールを挟み込みスリットをすり抜けた光を受光。

メリット	成熟技術の組み合わせで構成が可能
デメリット	部品点数が多くなる組み立て難：取り付け精度要

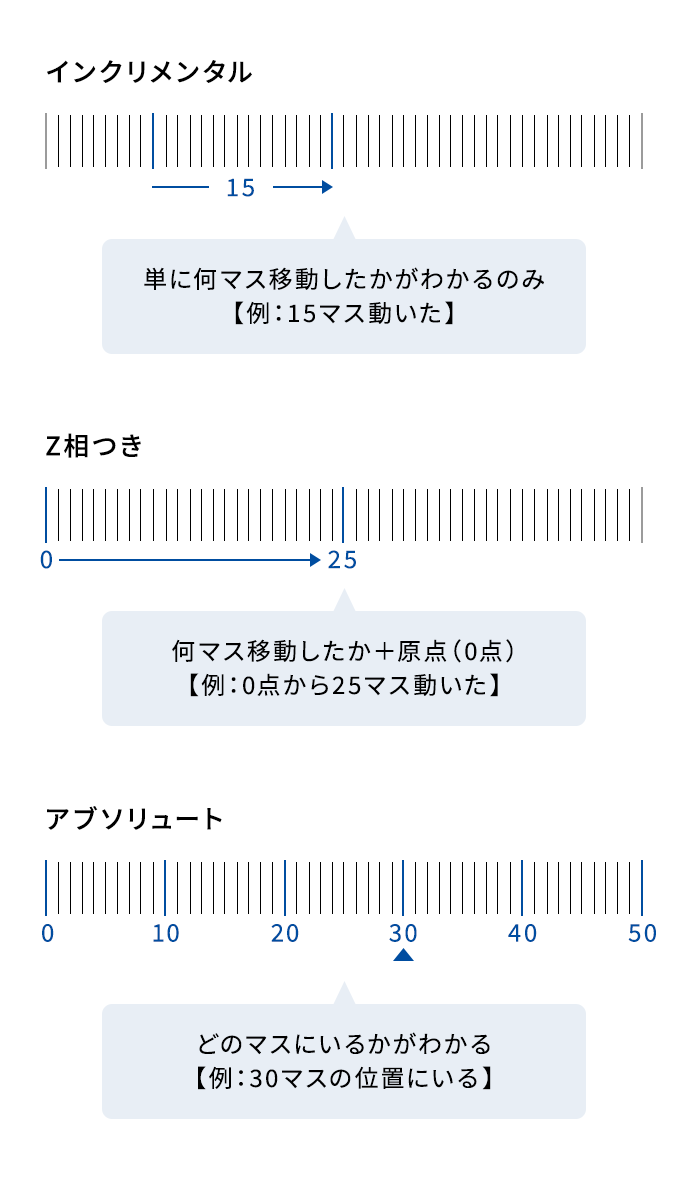

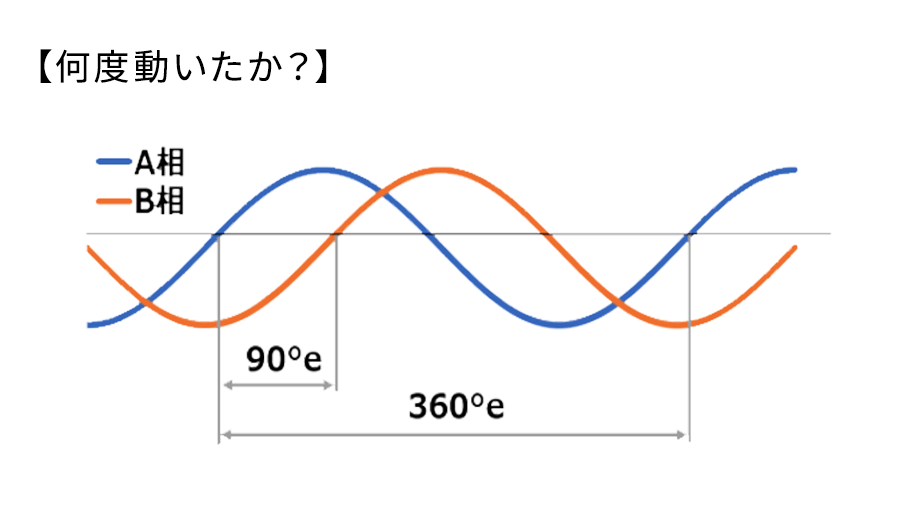

インクリメンタル：相対位置検出: 「どれだけ動いたか」、相対的な移動距離(または角度)をカウント
電源を落とすと自己位置を認識できない為、復電後は原点に戻す必要がある (Z相を使用)。

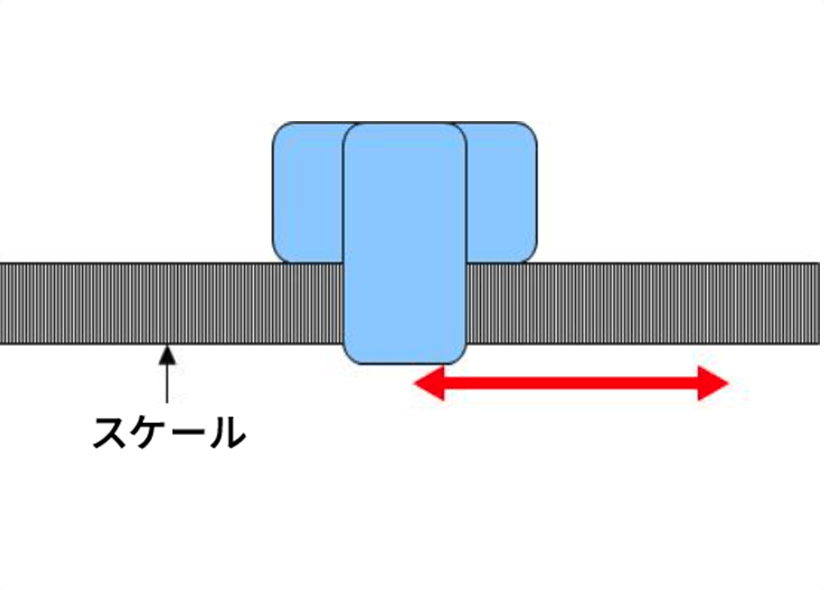

リニアエンコーダ: 直線的な動作を検知

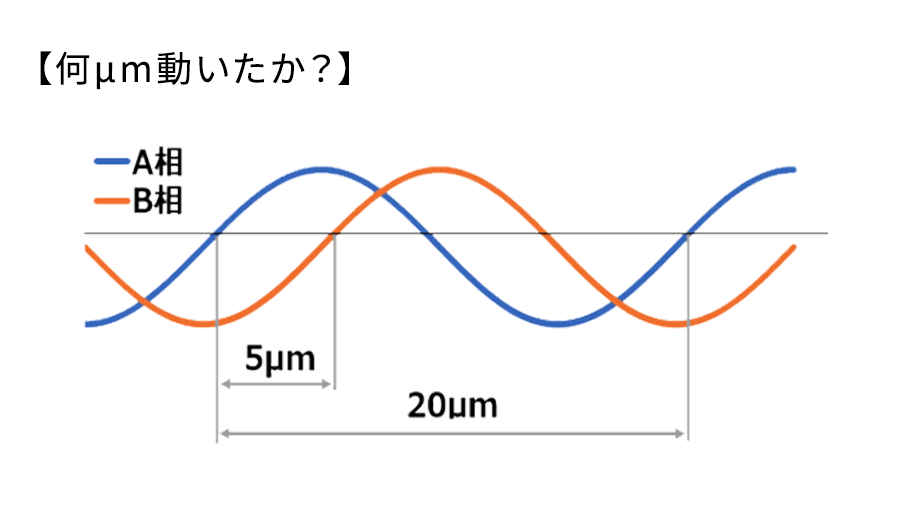

SMD-01Bの場合、1周期=20μm
信号(周期)をカウントすることで移動量の検知が可能。例えば30周期動作したとすると20umX30周期＝0.6㎜となります。

【アプリケーション例】
XYステージ、測長ゲージなど

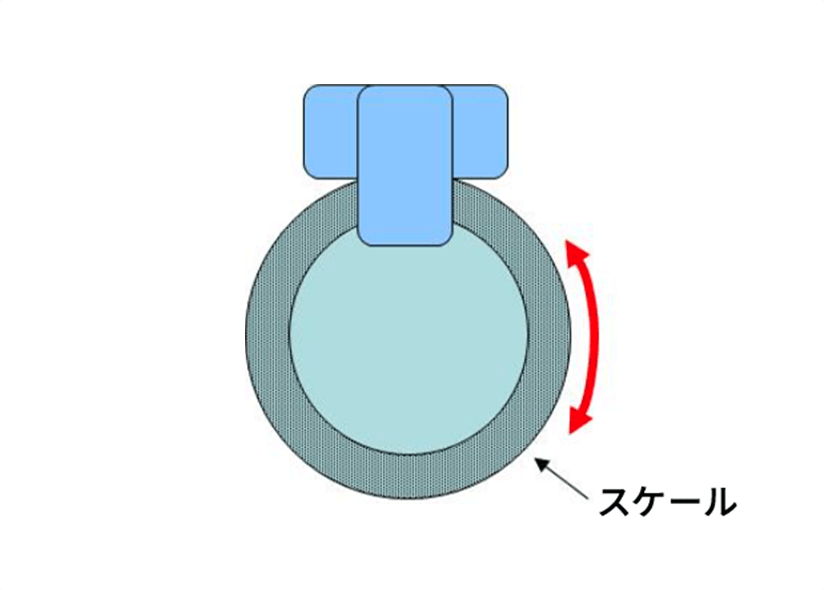

ロータリーエンコーダ: 回転の動作を検知
信号(周期)をカウントすることで角度の検知が可能。例えば500周期動作したとすると360°÷500周期＝0.72°となります。

【アプリケーション例】
各種モーター、ロボットアームなど

※

評価用スケールについての詳細はお問い合わせください

セイコーNPC向けのスケールの開発を進めているスケールメーカは以下の通りです

メーカ名/ お問い合わせ先	住所	E-mail	電話	URL
（株）コシブ精密本社営業	〒179-0085 東京都練馬区早宮2-20-11	kakizawa@koshibu.co.jp (Attn: YUTAKA KAKIZAWA)	03-3934-2670（代表）	https://www.koshibu.co.jp
（株）メルテック営業部	〒270-0164 千葉県流山市流山1038	info@e-meltec.jp	04-7178-8800	https://www.e-meltec.jp
（株）アルファー精工営業部エンコーダ担当	〒192-0154 東京都八王子市下恩方315-1	info@alphaseiko.jp	042-650-7715	http://www.alphaseiko.jp
