5060/5061/5062 シリーズは、位相ノイズ特性に優れ、広い発振周波数範囲と1.8V/2.5V/3.3V動作、125℃ に対応した発振器用ICです。
発振回路には、小型3rdオーバートーン水晶振動子に適した低ドライブレベルと十分な負性抵抗を持つ定電圧駆動方式を採用していますので、小型パッケージの水晶発振器用ICとして最適です。
5060シリーズ：LV-PECL出力、50MHz～220MHz(3rdオーバートーン発振）、25MHz～250MHz（基本波発振）

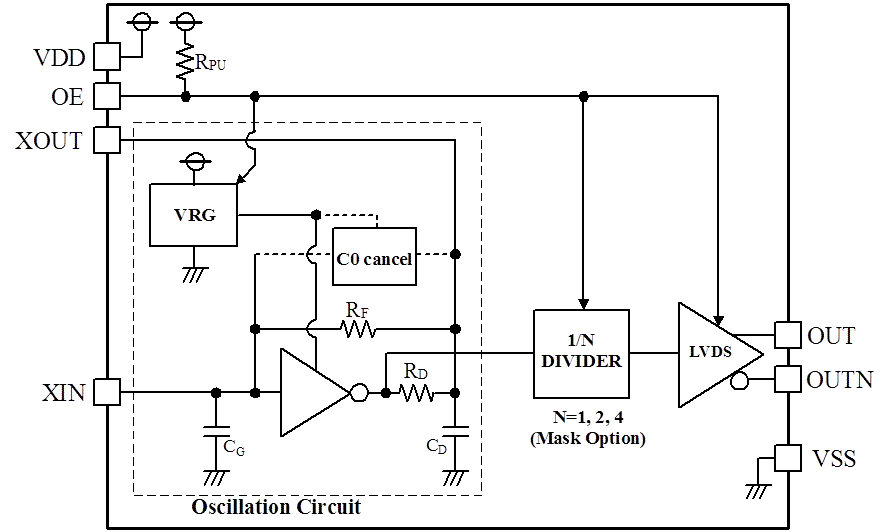

5061シリーズ：LVDS出力、50MHz～220MHz(3rdオーバートーン発振）、25MHz～250MHz（基本波発振）

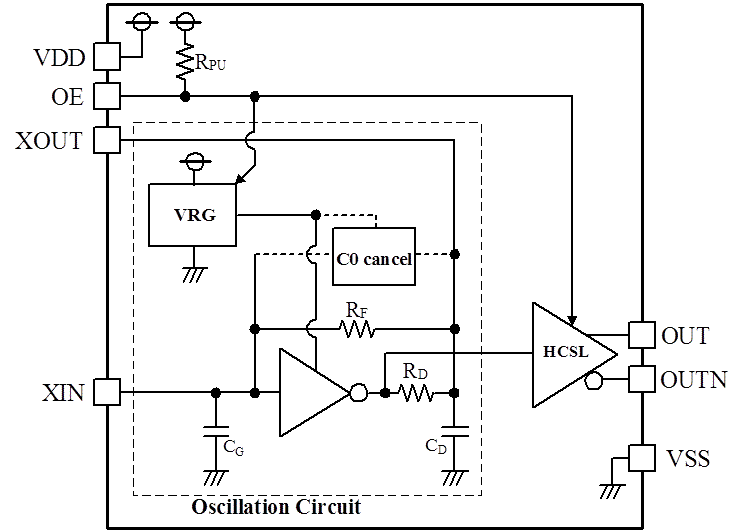

5062シリーズ：HCSL出力、50MHz～175MHz(3rdオーバートーン発振）、25MHz～175MHz（基本波発振）
| Device | 5060 | 5061 | 5062 | 5061 | 5062 | |
| Oscillator type | for SPXO | |||||
| Oscillation frequency | Fundamental | 25MHz～250MHz | 25MHz ～175MHz | 100MHz～175MHz | 100MHz～140MHz | |
| 3rd overtone | 50MHz～220MHz | 50MHz～175MHz | 100MHz～175MHz | 100MHz～140MHz | ||
| Operating voltage | 2.25V～3.63V | 1.71V～1.89V | ||||
| Operating temperature | -40℃～+125℃ | |||||
| Output type | LV-PECL | LVDS | HCSL | LVDS | HCSL | |
| Divider | fOSC～fOSC/4 | fOSC | fOSC | fOSC | ||
Standby mode INHN=”Low” | Oscillator | Stopped | ||||
| Output | Hi-Z | |||||
| Chip size | 0.95mm×0.75mm | |||||
| PAD layout type | Cross | Cross/Straight | Straight | |||
| Package | Chip | |||||
※対応するバージョンはお問い合わせください。
Recommended crystal unit/resonator | Oscillation frequency*1 [MHz] | Output type | Recommended C0 value [pF] | Operating voltage [V] | Operating temperature [̊C] | Output frequency and Version name*2 | ||
| fosc | fosc/2 | fosc/4 | ||||||
| Fundamental | 25 to 100 | LV-PECL | ≤2 (without C0 cancellation circuit) | 2.25 to 3.63 | -40 to 125 | 5060L6 | 5060L7 | 5060L8 |
| LVDS | 5061L6 | 5061L7 | 5061L8 | |||||
| HCSL | (5062L6) | – | – | |||||
| 100 to 175 | LV-PECL | 5060M6 | – | – | ||||
| LVDS | 5061M6 | – | – | |||||
| HCSL | (5062M6) | – | – | |||||
3rd overtone Fundamental | 50 to 63 | LV-PECL | ≤2.5 (without C0 cancellation circuit) | 5060A6 | – | – | ||
| LVDS | 5061A6 | – | – | |||||
| 62 to 80 | LV-PECL | 5060B6 | – | – | ||||
| LVDS | 5061B6 | – | – | |||||
| 80 to 107 | LV-PECL | 0.8 to 2.5 (with C0 cancellation circuit) | 5060C6 | – | – | |||
| LVDS | 5061C6 | – | – | |||||
| 100 to 140 | LV-PECL | 5060D6 | – | – | ||||
| LVDS | 5061D6 | – | – | |||||
| 1.71 to 1.89 | 5061D1L | |||||||
| 5061D6L | ||||||||
| HCSL | 2.25 to 3.63 | 5062D6 | – | – | ||||
| 1.71 to 1.89 | 5062D1L | |||||||
| 140 to 175 | LV-PECL | 2.25 to 3.63 | 5060E6 | – | – | |||
| LVDS | 5061E6 | – | – | |||||
| 1.71 to 1.89 | 5061E1L | |||||||
| HCSL | 2.25 to 3.63 | 5062E6 | – | – | ||||
| Fundamental | 175 to 250 | LV-PECL | 1.2 to 1.8 (with C0 cancellation circuit) | 5060F6 | – | – | ||
| 3rd overtone | 175 to 220 | – | – | |||||
| fundamental | 175 to 250 | LVDS | 5061F6 | – | – | |||
| 3rd overtone | 175 to 220 | – | – | |||||
*1. 推奨発振周波数は、NPC 特性確認用水晶からの目安であり、発振周波数帯を保証するものではありません。水晶振動子の特性や実装条件 により特性が大幅に変動しますので発振特性の十分な評価のもとご使用ください。
*2. ( ) 内のバージョンは開発中です。
